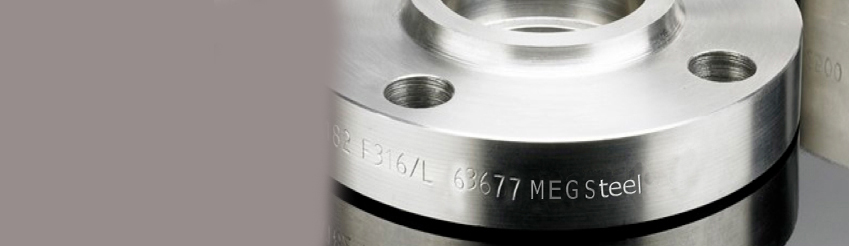

EN Flanges | ||||||||||||||
Typ Nr | Description | PN | 2,5 | 6 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 320 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
01 | Plate flange for welding | DN | 10-1200 | 10-2000 | 10-1200 | 10-1000 | 10-800 | 10-400 | 10-400 | 10-350 | ||||
02 | Loose plate flange witd weld-on plate Collar or for lapped pipe end | DN | 10-1200 | 10-2000 | 10-1200 | 10-600 | 10-600 | 10-600 | 10-600 | 10-600 | ||||
04 | loose plate flange witd Weld-neck Collar | DN | 10-600 | 10-600 | 10-600 | 10-600 | ||||||||
05 | Blind flange | DN | 10-1200 | 10-2000 | 10-1200 | 10-1000 | 10-600 | 10-600 | 10-400 | 10-350 | ||||
11 | Weld-neck flange | DN | 10-4000 | 10-3600 | 10-3000 | 10-2000 | 10-1000 | 10-600 | 10-400 | 10-350 | 10-300 | 10-250 | 10-250 | 10-200 |
12 | Hubbed slip-on flange for welding | DN | 10-300 | 10-600 | 10-1000 | 10-600 | 10-600 | 10-150 | 10-150 | |||||
13 | Hubbed threaded flange | DN | 10-300 | 10-600 | 10-1000 | 10-600 | 10-600 | 10-150 | 10-150 | |||||
32 | Weld-on plate collar | DN | 10-1200 | 10-1200 | 10-1200 | 10-1000 | 10-800 | 10-600 | 10-600 | 10-600 | ||||
34 | Weld-neck Collar | DN | 10-600 | 10-600 | 10-600 | 10-600 | ||||||||
35 | Weld-Neck-Ring | DN | 10-1200 | 10-1200 | 10-1200 | 10-100 | 10-800 | 10-400 | ||||||
36 | Press-Flange long-neck | DN | 10-500 | 10-500 | 10-400 | 10-400 | ||||||||
37 | Press-Flange | DN | 10-200 | 10-200 | 10-200 | 10-200 |
S235JRG | P245GH | P250GH | 16Mo3 | 13CrMo4-5 | P 355 | 1.4307 | 1.4541 | 1.4571 |
ANSI - Flanges | ||||
Flange type | ASME B 16.5 | B. S. 3293 *) | MSS SP-44 *) | API Std 605 *) |
---|---|---|---|---|
Weld-neck flange | 150-2500 | 150-600 | 150-900 | 75-300 |
Slip-on flange | 150-1500 | 150-600 | ||
Threaded flange | 150-600 | |||
Lap-joint flange | 150-1500 | |||
Vorschweissbunde | ||||
Blind flange | 150-2500 | |||
Einsteckschweißflansche | 150-2500 |
A105/C21 | A350 LF2 | A182 F1 | A182 F5 | A182 F11 | A182 304L | A182 316L |
